Outil de fraisage carter Italkit – Minarelli AM6 / Derbi Euro 2 & 3

Outil professionnel Italkit pour l’usinage précis des carters moteur Minarelli AM6, Derbi Euro 2 et Euro 3. Permet l’installation de cylindres gros diamètre (alésage Ø48 à Ø54 mm) en usinant le logement à Ø59 mm (compatible Ø58,50 mm).

Caractéristiques :

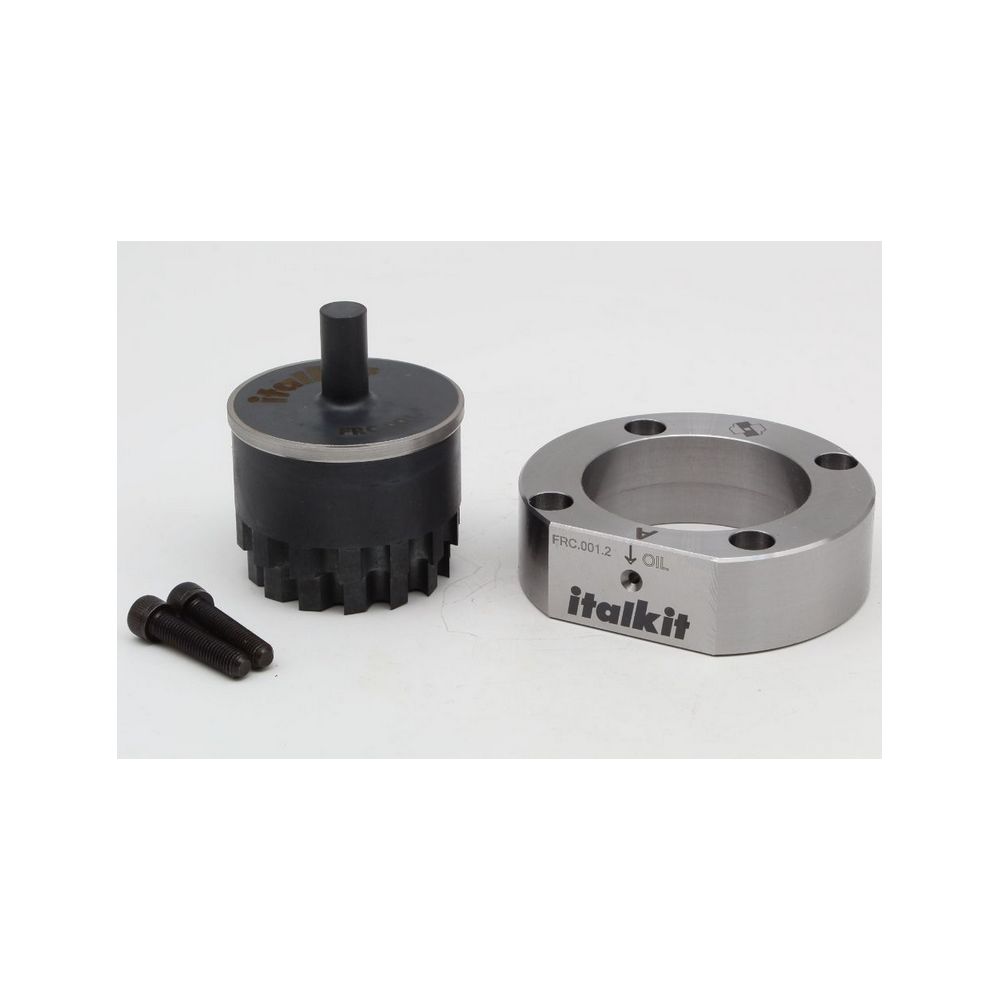

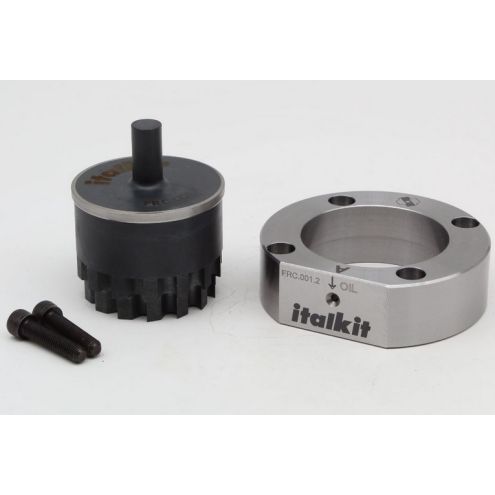

• Outil avec butée de profondeur (réf. FRC.001.1)

• Bague de centrage double face :

  • Face A : Ø59,20 mm (Derbi Euro 2)

  • Face B : Ø61,00 mm (Derbi Euro 3 et AM6)

• Lubrification facilitée grâce au trou latéral

• Vis M7x30 mm incluses

⚠️ Réservé à un usage technique : outil destiné aux préparateurs expérimentés.

Outils nécessaires :

• Perceuse à main (1 000 à 1 200 tr/min)

• Clé Allen

• Graisse, lubrifiant ou huile de coupe

⚠️ Utilisation :

1. Fixez la bague sur le carter à l’aide des vis Allen.

2. Insérez l’outil de fraisage dans la perceuse.

3. Appliquez un lubrifiant dans l’orifice prévu.

4. Démarrez l’usinage jusqu’à la butée.

5. Arrêtez la perceuse avant de retirer l’outil.

Usinage complémentaire sur Derbi :
Sur moteurs Derbi Euro 2 et Euro 3, un usinage supplémentaire en demi-cercle à l’avant du carter peut être nécessaire pour dégager la bielle.

Important : Ne jamais faire tourner l’outil hors du logement. Utilisation réservée aux professionnels de la préparation moteur.

Pour prévenir de la corrosion l'outil est livré graissé, pensez à le nettoyer avant utilisation puis à le re-graissé lors du stockage.
